全国首个智慧型垃圾焚烧发电厂-全套BIM模型(建筑结构机电设备)
时间:2022-03-25来源:腾讯新闻客户端自媒体编辑:未知

     以前,新乡处理生活垃圾的方式是卫生填埋,不久之后,我市处理生活垃圾的方式将会转变,因为全国首个智慧型垃圾焚烧发电厂即将在我市建成。


(效果图)

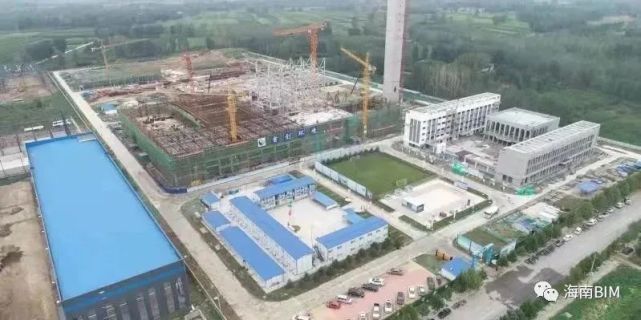

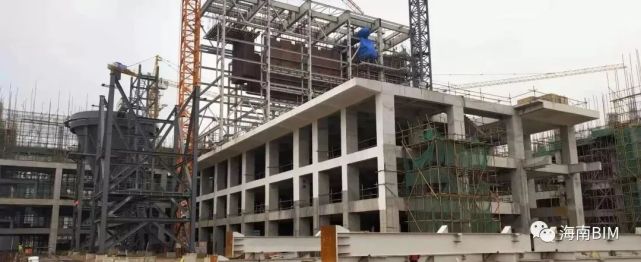

我市垃圾焚烧发电一期项目位于延津县静脉产业区,占地面积165亩,计划投资8亿人民币,目前已经完成过半。明年五月底,我市垃圾焚烧发电厂将建设完工,建成后,可以通过焚烧垃圾的方式来处理我市每日的生活垃圾,并且每年可以发电上亿度,供市民生产生活使用。

新乡市城管局环卫科工作人员 陈润泽:按照规模,日处理垃圾1500吨,一年是54.75万吨,年发电量是2.1亿度。这个项目按照市里边的要求,要建成全国第一个智慧型电厂,建设的目标是:世界一流、全国领先、中原第一。


为了实现世界一流、全国领先、中原第一的建设目标,我市的垃圾焚烧发电厂采用了先进的炉排炉焚烧工艺。在污染物控制方面采用“炉内SNCR脱销+半干法+干法+活性炭吸附+布袋除尘”的烟气净化处理工艺。在臭气治理、渗滤液处理、炉渣处理、飞灰处理、烟气处理方面均具备国际一流水平。同时,垃圾焚烧发电厂还具备垃圾分厂占地面积少、垃圾处理速度快、处理效果好、能源利用率高等优点。


我市将建成的垃圾焚烧发电厂还将是全国首个智慧型焚烧发电厂。之所以说它是智慧型焚烧发电厂,是因为它还具备智能监控、智能控制、智能处理等优点。目前我国其他的垃圾焚烧发电厂还未具备这些优点。


据了解,目前我市市区每日都会产生超过1300吨垃圾,其中生活垃圾占比最大。拥有一座日处理1500多吨生活垃圾的垃圾焚烧发电厂势必会开启我市垃圾科学处理的新篇章。

1

BIM应用目标

设计优化:

通过整合各专业的深化设计的BIM成果进行综合协调碰撞调整,达到模型零碰撞。

施工优化:

在施工阶段,在三维场地布置、4D施工模拟及专业间施工穿插等方面,达到优化施工工序,避免返工的效果。

信息化管理:

借助BIM技术实现项目技术、安全、质量和施工成本进度方面信息化高效管理,提高项目管理效率

2

BIM软件

全面分析国内外BIM软件及应用情况,结合本项目基本概况,采用如下BIM软件进行项目BIM技术应用研究。


3

BIM实施标准

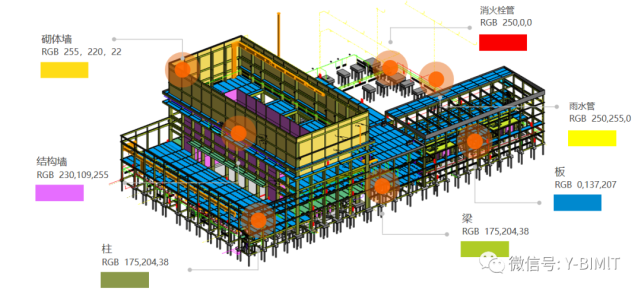

标准模型示例


4

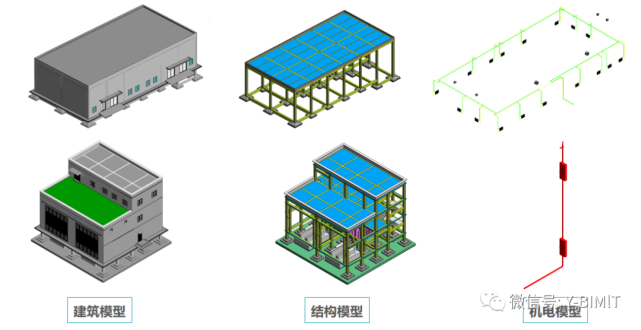

BIM模型建立

A

综合主厂房

B

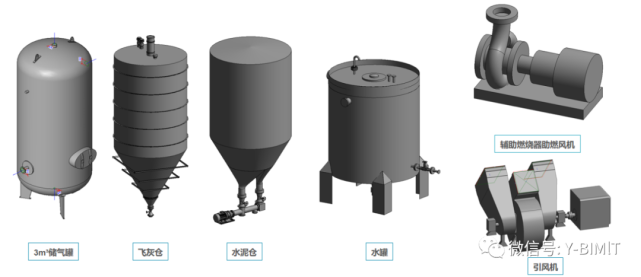

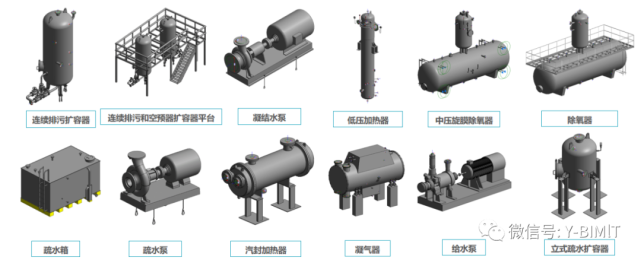

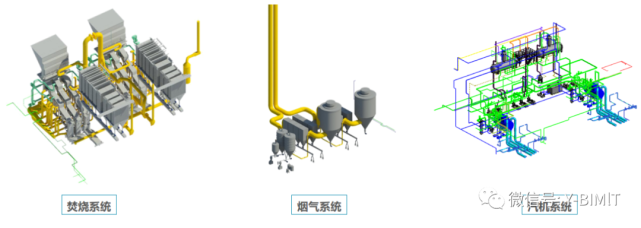

工艺设备





C

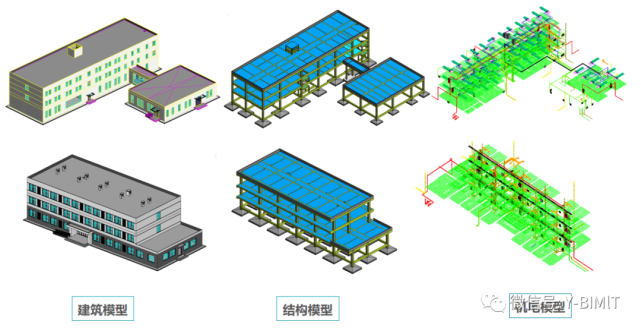

综合食堂与宿舍楼


D

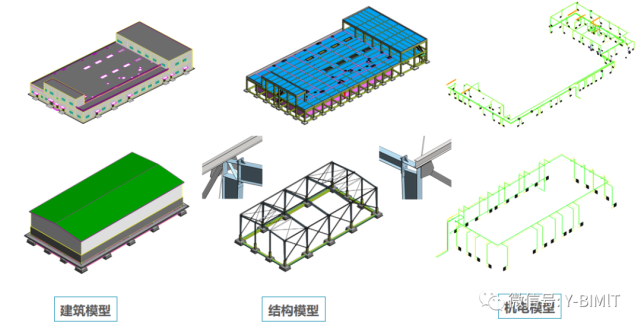

综合车间与飞灰固化间


E

净水站与升压站


F

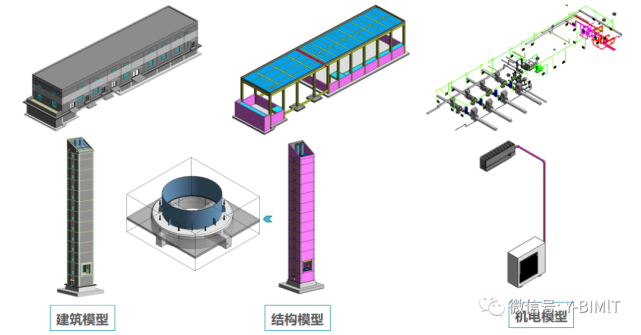

综合水泵房与烟囱


5

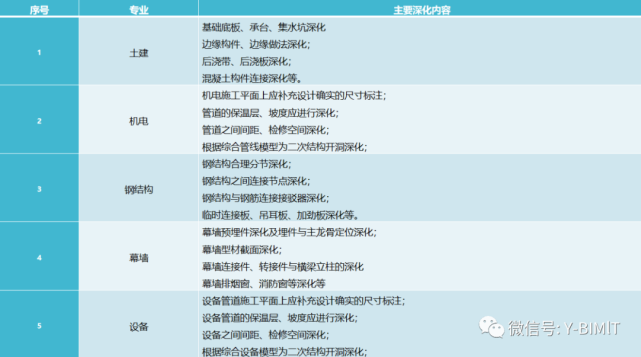

施工综合深化设计


6

施工平面模拟

基于项目BIM模型,对施工场地进行科学的三维立体规划,包括钢筋车间、材料堆放场地、施工道路等的布置,可以直观的反映施工现场情况,减少施工用地、保证现场运输道路畅通、方便施工人员的管理,有效避免二次搬运及事故的发生。

7

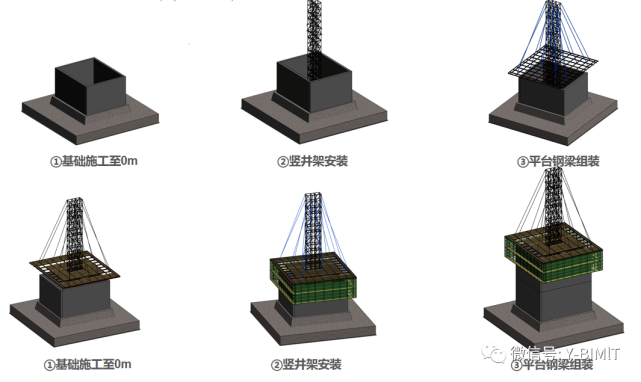

烟囱平台安装模拟


8

基于BIM智能放样

应用基于BIM的施工放样平台,其可在BIM移动端上浏览BIM模型,三维展示,全方位便捷提取特征点进行放样。BIM移动端通过无线网络连接到智能全站仪,向全站仪发送指令和特征点坐标,遥控操作,动态读取全站仪的测量结果。通过全站仪导向光、自动跟踪测量、放样软件图形/文字/语音等多种提示,智能地帮助作业人员快捷准确地完成放样和测量。
